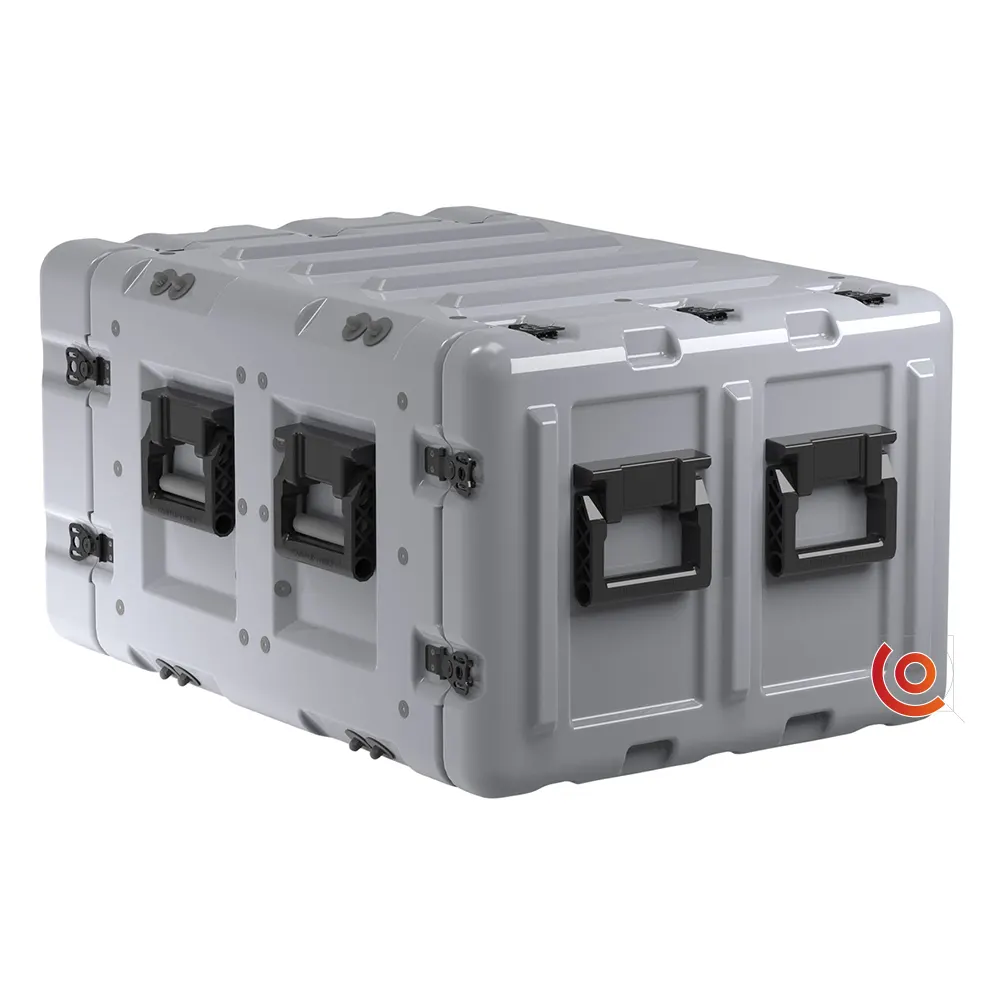

MAC Rack™ Peli™ 7u

Les MAC Rack™ Case Peli™ sont fait pour quelles applications ? :

Les conteneurs à montage sur châssis Peli MAC Rack sont parfaits pour les équipements déployés sur le terrain et les applications sous abri.

Ce produit est souvent utilisé pour protéger des consoles de commande, des équipements radar, des antennes micro-ondes, des appareils électroniques à transistors ou des équipements de radio/télévision et télécommunications.

peli mac rack

Caractéristiques des MAC Rack™ Case Peli™ :

Caractéristiques de base :

Indice G :

Plus l'indice G de l'équipement est faible = Plus le niveau de protection nécessaire est élevé

La fragilité d’un produit est généralement exprimée en unités « G ». Les unités G représentent une mesure de la force exercée sur des corps par l’attraction gravitationnelle de la Terre. Les produits dont l’indice de force G est supérieur nécessitent moins de protection contre les chocs et les vibrations. Par exemple, un produit d’une fragilité de 20 G subira des dommages lorsqu’il est soumis à une force 20 fois supérieure à la gravité normale de la Terre. La fragilité d’un instrument ou d’une pièce d’équipement est généralement déterminée par des essais en laboratoire.

Dimensions :

Charge utile :

Espace de stabilité :

Options et accessoires des MAC Rack™ Case Peli™

Rangement des roulettes dans le couvercle

Rangement des roulettes dans le couvercle

Compartiment à roulettes Peut contenir (4) roulettes sur une (1) extrusion en aluminium usiné avec le matériel de montage (couvercle de 12,7 cm uniquement). Le couvercle arrière ne contient pas de compartiment à roulettes quand il est équipé d'une poche en option.

pelican-rack-mount-shock-mount

Système antichocs robuste

Amortisseurs cylindriques isolant l'équipement des vibrations ainsi que des forces d'impact. Amortisseurs de différents indices de poids et en différentes quantités suivant les exigences de protection, des équipements délicats à l'électronique robuste.

Heavy Duty Shock System

isolation contre les chocs pour montage en rack Pelican

  • Le système d'amortisseur robuste est utilisé sur les modèles de valises Peli Classic Rack avec des poids de charge utile de 160 lb (72,6 kg) à 340 lb (154,2 kg).
  • Les boîtiers 7U et plus petits reçoivent 16 supports antichocs. Les boîtiers 9U et plus reçoivent des raidisseurs muraux, des anneaux de levage/arrimage et 16 supports antichocs.

Roulettes inférieures verrouillables amovibles de 8,89 cm et 12,7 cm

Roulettes inférieures verrouillables amovibles de 8,89 cm et 12,7 cm

Renforce la résistance du panneau inférieur des valises à rack, tout en permettant le déverrouillage par bouton des roulettes pivotantes. Choix de diamètre de roue de 8,89 cm ou de 12,7 cm

Tan (250) Fed Std # 20372
White (132) Fed Std # 27925
Green (138) Fed Std # 24052
Yellow (131) Fed Std # 23538
Blue - Dark (101) Fed Std # 25052
Purple (129) Pantone # 245U
Yellow (136) Pantone # 012U
Red (130) Fed Std # 21105
Blue - Light (135) Pantone # 292U
Orange (134) Fed Std # 12197
Maroon (197) Pantone # 202U
Black (032) Fed Std # 27040
Olive Drab (137) Fed Std # 34096

Loquets à fermeture et gâche

Zinc plaqué cobalt noir

Zinc plaqué cobalt noir

Les conteneurs Classic Rack sont équipés en standard d'un accastillage non verrouillable en zinc noir

Acier inoxydable revêtu d'oxyde noir

Acier inoxydable revêtu d'oxyde noir

Sélectionnez l'option supérieure en acier inoxydable revêtu d'oxyde noire pour un accastillage résistant à la corrosion.

Porte-étiquette

Porte-étiquette métallique pour carte d'expédition. Faites votre choix entre 60 x 136 mm ou 102 x 152 mm. Demandez la ou les dimensions de porte-étiquette correspondant au conteneur sur rack de votre choix.

Options de levage et d'empilement

Anneaux de levage/d'ancrage

Acier inoxydable plaqué noir (453,5 kg/anneau) des points de levage/d'ancrage, débattement de 50 mm de diamètre pour les crochets, à ressort, pivots à 180 degrés.

Poche de rangement dans le couvercle

Poche de rangement dans le couvercle

Pochette zippée pour le rangement des câbles et des accessoires dans le couvercle avant et/ou arrière. Nécessite un couvercle de 12,7 cm. La pochette n'est pas disponible dans le couvercle arrière de 12,7 cm quand l'option de compartiment à roulettes est sélectionnée.

Système de rack amovible

Système de rack amovible

Cette option est disponible uniquement sur les racks Classic et SuperMAC™.

Étiquettes

Étiquettes avant

Étiquettes avant

Jeu de deux étiquettes

Étiquettes standard

Étiquettes standard

Étiquettes de conteneur standard

Pochoirs personnalisés

Pochoirs personnalisés

Conformes à la norme MIL-I-43553, noirs, blancs, jaunes. Une couleur par conteneur.

Tiroirs

Tiroirs

Montables sur rack de 48,26 cm avec glissières, profondeur 356 mm, verrouillables par clé. Disponibles en 2U, 3U et 4U de haut. U = 44,45 mm.

Tiroir de clavier

Tiroir de clavier

Clavier de taille standard confortable. 610 mm de large, 305 mm de profondeur. Se fixe aux loquets avant du conteneur.

Étagères coulissantes

Système de rack amovible

Étagères fixes et coulissantes disponibles. (14,5 kg par étagère)

Roulettes en coin boulonnées

Roulettes en coin boulonnées

Deux (2) roulettes en coin boulonnées sur le bord inférieur du conteneur pour un déplacement de type chariot. Limite de charge 34 kg/roue - poids de conteneur brut 68 kg.

Supports de châssis

Supports verticaux réglables

Supports verticaux réglables

Ces supports en aluminium sont installés sur les parois latérales du rack, de haut en bas.

Supports horizontaux réglables

Supports horizontaux réglables

Supports en aluminium installés sur le côté du rack, d'avant en arrière.

Rails de support de fond fixe

Rails de support de fond fixe

Supports en aluminium installés au fond du rack, d'avant en arrière.

Suspensions de couvercle

Suspensions de couvercle

Permet de ranger les couvercles sur le côté du conteneur quand ce dernier est ouvert. Jeu de quatre (4) suspensions pour deux couvercles.

Cliquets d’accouplement

Cliquets d’accouplement

Système de fixation intégré fixant un conteneur à un autre pour un empilement en toute sécurité

Attache-câble verrouillable

Attache-câble verrouillable

Un (1) jeu de quatre (4) câbles par conteneur. Permet de fermer le conteneur à l'aide d'un cadenas. Le câble est fabriqué en acier aérospatial inaltérable. Cadenas non fourni.

Soupape de dépressurisation et garniture en boucle fermée

Soupape de dépressurisation (PRV) avec garniture en boucle fermée

Le bouton de PRV manuel est utilisé pour maintenir la pression différentielle correcte. Plage de pressions : +/-0,5 PSID

Conteneur de gamme robuste avec bonne protection contre les vibrations.

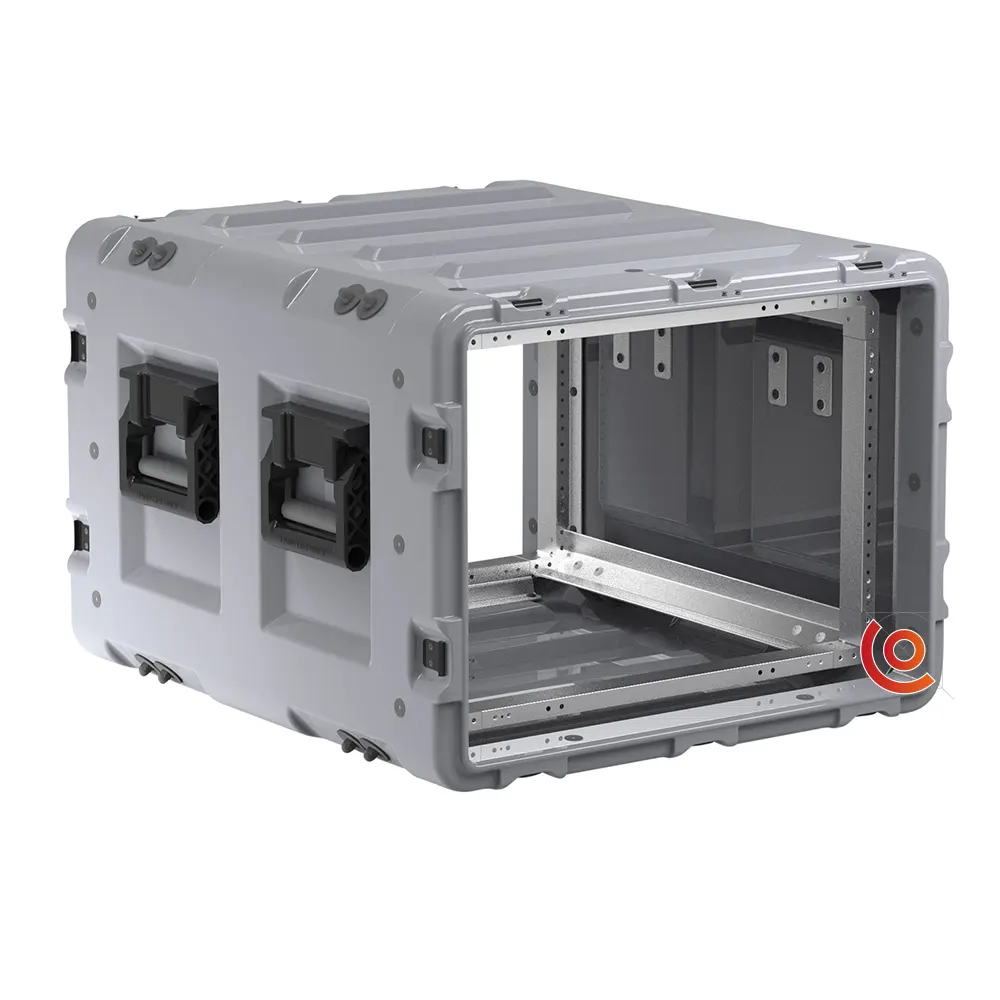

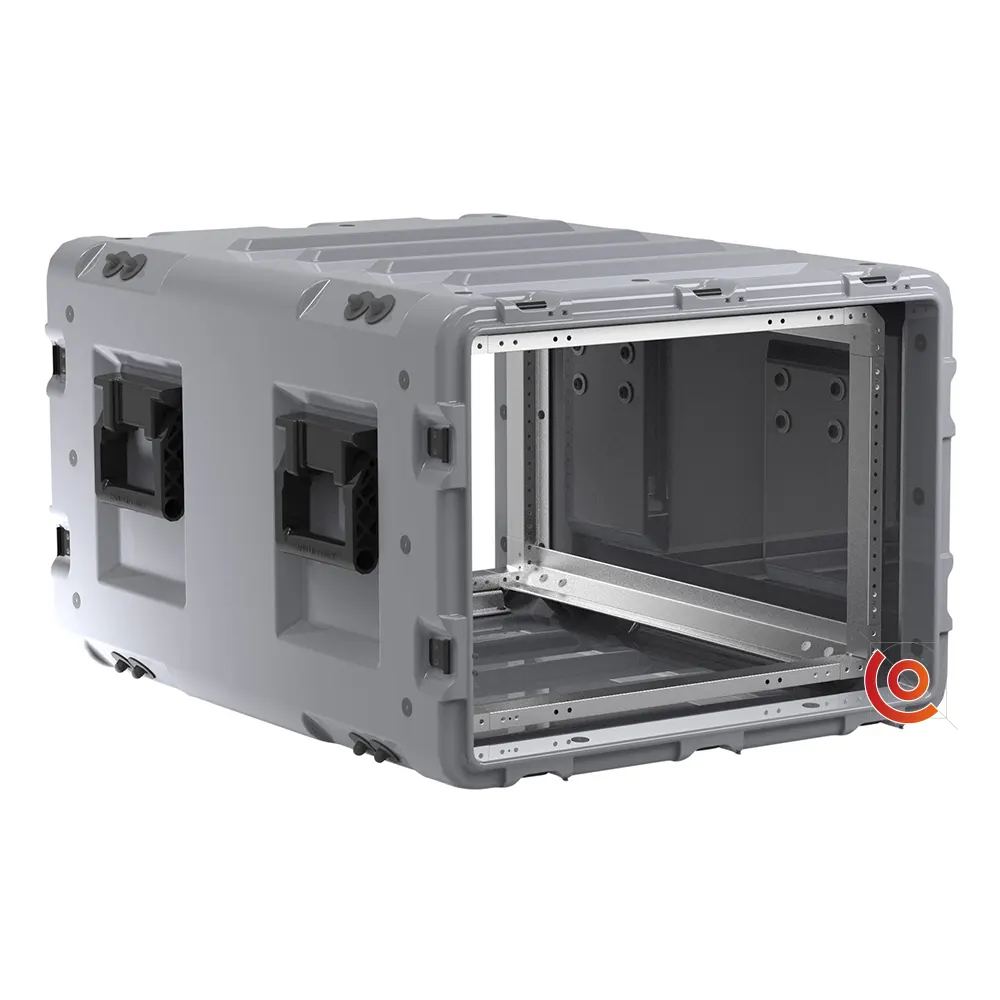

Le conteneur MAC Rack™ est un conteneur rotomoulé texturé discret doté d’un rack conforme à la norme EIA de 48,26 cm de large et de 50,8 cm ou de 60,96 cm de profondeur.

Les conteneurs MAC Rack™, compacts et légers, peuvent se prévaloir d’un encombrement plus réduit, pour profiter au mieux de l’espace limité. Le conteneur MAC Rack™ protège avec la même coque externe rotomoulée et un rack monté antichocs conforme à la norme EIA de 19″ (48,26 cm) que le conteneur Classic Rack, mais avec un espace de stabilité réduit.

Le conteneur MAC Rack™ s’avère idéal pour les équipements moins fragiles qui doivent tout de même être protégés des chocs, des vibrations, de l’humidité et des impacts, avec tous les avantages d’un conteneur de gamme robuste.

Zinc plaqué cobalt noir
Acier inoxydable revêtu d'oxyde noir
Les conteneurs Classic Rack sont équipés en standard d'un accastillage non verrouillable en zinc noir il est possible d'avoir une option supérieure en acier inoxydable revêtu d'oxyde noire pour un accastillage résistant à la corrosion.
Sans attache-câble
Avec attache-câble
Un (1) jeu de quatre (4) câbles par conteneur. Permet de fermer le conteneur à l'aide d'un cadenas. Le câble est fabriqué en acier aérospatial inaltérable. Cadenas non fourni.
Poignée acier d'origine
Poignée robuste, HDPE antirouille
Choisissez entre deux modèles de poignées pour manipuler votre rack. - Poignée d'arrêt à 90°, noir, Acier plaqué - Poignée robuste, confortable, HDPE antirouille, recyclable et léger, Butée 90°, à ressort, capacité de levage/poignée de 68 kg
Tan (250) Fed Std # 20372
White (132) Fed Std # 27925
Green (138) Fed Std # 24052
Yellow (131) Fed Std # 23538
Blue - Dark (101) Fed Std # 25052
Purple (129) Pantone # 245U
Yellow (136) Pantone # 012U
Red (130) Fed Std # 21105
Blue - Light (135) Pantone # 292U
Orange (134) Fed Std # 12197
Maroon (197) Pantone # 202U
Black (032) Fed Std # 27040
Olive Drab (137) Fed Std # 34096
Sans anneaux de levage
Avec anneaux de levage
Acier inoxydable plaqué noir (453,5 kg/anneau) des points de levage/d'ancrage, débattement de 50 mm de diamètre pour les crochets, à ressort, pivots à 180 degrés.
Sans cliquets d'accouplement
Avec cliquets d'accouplement
Système de fixation intégré fixant un conteneur à un autre pour un empilement en toute sécurité.
Sans indicateur d'humidité
Avec indicateur d'humidité
Indique des plages d'humidité relative de 20 %, 30 % et 40 %. la couleur change lorsque l’humidité intérieure dépasse le niveau indiqué. se réinitialise à mesure que l'humidité diminue ; utilisé avec PRV
Sans soupape de dépressurisation
Avec soupape de dépressurisation
Le bouton de PRV manuel est utilisé pour maintenir la pression différentielle correcte. Plage de pressions : +/-0,5 PSID
Roulettes d'angle (2) Limite de charge 34 kg/roue - poids de conteneur brut 68 kg.
Roulettes amovible verrouillables sur support : diamètre de roue de 8,89 cm ou de 12,7 cm
Choisissez les roulettes les plus approprié à votre utilisation : - Roulettes d'angle boulonnées - Roulettes inférieures verrouillables amovibles de 8,89 cm et 12,7 cm
88,9 mm de diamètre
127 mm de diamètre
Choisissez les roulettes les plus approprié à votre utilisation : - Roulettes d'angle boulonnées - Roulettes inférieures verrouillables amovibles de 8,89 cm et 12,7 cm
Sans support de roulettes
Avec support de roulettes
Choisissez les roulettes les plus approprié à votre utilisation : - Roulettes d'angle boulonnées - Roulettes inférieures verrouillables amovibles de 8,89 cm et 12,7 cm
Sans rangement dans le capot
Avec rangement dans le capot
Compartiment à roulettes Peut contenir (4) roulettes sur une (1) extrusion en aluminium usiné avec le matériel de montage (couvercle de 12,7 cm uniquement). Le couvercle arrière ne contient pas de compartiment à roulettes quand il est équipé d'une poche en option.
Avec support de rail inférieur fixe
Avec support de rail latéral vertical
Avec support de rail latéral horizontal
Supports en aluminium installés sur les parois latérales ou à la base du chassis.
Définissez le nombre de paire de support max 3 paires pour renforcer la structure de votre chassis.
Sans système de rack amovible
Avec système de rack amovible
Sans suspensions de couvercle
Avec suspensions de couvercle
Permet de ranger les couvercles sur le côté du conteneur quand ce dernier est ouvert. Jeu de quatre (4) suspensions pour deux couvercles.
Tiroirs, écrous rack, vis choisissez votre équipement
Sans tiroir 19 pouces
Avec tiroir 19 pouces
Définissez le nombre d'accessoires.
Sans support de clavier
Avec support de clavier
Définissez le nombre d'accessoires.
Sans étagère
Avec étagère
Définissez le nombre d'accessoires.
Sans écrou cage
Avec écrous cage
Permet la fixation de vos appareils sur les racks
24
48
Vendu par 24 ou 48 pièces
Sans vis pozi
Avec vis pozi
Compatible avec les écrous cage
24
48
Vendu par 24 ou 48 pièces
Sans porte-étiquette
Avec porte-étiquette
Porte-étiquette métallique pour carte d'expédition. Faites votre choix entre 60 x 136 mm ou 102 x 152 mm. Demandez la ou les dimensions de porte-étiquette correspondant au conteneur sur rack de votre choix.
60 x 136 mm
102 x 152 mm
Sans étiquette
Avec étiquettes
Jeu de deux étiquettes pour définir l'avant de votre rack
Total du produit
Total des options
Total
Ajouter au devis
Référence : mac-rack-7u
Marque : Peli

Description

Système antichocs/anti-vibrations

Amortisseurs cylindriques isolant l’équipement des vibrations ainsi que des forces d’impact. Amortisseurs de différentes dimensions suivant les exigences de protection, des équipements délicats à l’électronique robuste.

Applications :

  • Équipements radio, TV et de communications
  • Équipement électronique avec circuits à semiconducteurs
  • Antennes radar et à micro-ondes
  • Pupitres et panneaux de commande
  • Applications protégées
  • Équipement déployé sur le terrain

Personnalisation :

Les conteneurs MAC Rack™ sont entièrement configurables et fabriqués sur commande en fonction de la liste d’options. Ils peuvent être personnalisés par notre équipe de solutions Technical Sales.

Informations complémentaires

Poids 29,9 kg
Dimensions 978 × 625 × 777 mm
Profondeur de châssis

508 mm, 610mm

Profondeur de couvercle avant

112 mm, 56 mm

Profondeur de couvercle arrière

112 mm, 56 mm
